前言

最近可视化浪潮越发凶猛

但是有些小伙伴们就慌了，觉得自己不是很懂，或者说对里面的参数不是很清楚，所以也就印象也就很模糊

那么今天严老湿就带大家好好梳理梳理思路，顺便也带大家写几个Demo

首先得认识Echarts

​ Echarts 商业级数据图表，它是一个纯JavaScript的图标库，兼容绝大部分的浏览器，底层依赖轻量级的canvas类库ZRender，提供直观，生动，可交互，可高度个性化定制的数据可视化图表。创新的拖拽重计算、数据视图、值域漫游等特性大大增强了用户体验，赋予了用户对数据进行挖掘、整合的能力。

简单起步

创建vue-cli

​ 我们还是老套路，先创建一个vue-cli ,如果你已经创建了项目可以跳转到 下一步

vue create project cd project yarn serve

​ 配置啥的 就不用老严多说了吧（你已经是一个成熟的前端开发者了~）

安装 Echarts

​ 以下几种安装方式择其一

​ 本项目安装的是采用的yarn， echarts 版本号是 4.8.0

// yarn yarn add echarts // npm npm install echarts -S // cnpm cnpm install echarts -S

全局引入

​ 在main.js中

import echarts from 'echarts' Vue.prototype.$echarts = echarts

​ 到了这一步说明你已经把准备工作做完了

清空多余代码

​ 我们先把页面其他不需要用到的代码给清除吧

<template> <div class="home"> </div> </template> <script>

export default { name: 'Home', } </script>

创建一个容器

创建一个 id 为EChart 的div 作为容器 (使用id会有个小问题，在最后解答)

<div id="EChart" style="width: 300px; height: 300px;"></div>

创建一个方法

getRenderer() { console.log(this.$echarts); // 基于准备好的dom，初始化echarts实例 let EChart = this.$echarts.init(document.getElementById("EChart")); // 配置参数 let config = { title: { text: "悲伤日记" }, tooltip: {}, xAxis: { data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"], }, yAxis: {}, series: [ { name: "销量", type: "bar", data: [5, 20, 36, 10, 10, 20], }, ], }; // 设置参数 EChart.setOption(config); },

生命周期中调用此方法

mounted() { // 在生命周期中调用 getRenderer 方法 this.getRenderer(); },

请看大屏幕

​

​ 吃瓜群众：“这特么不是官方示例么？能不能炫一点”

​ 严老师：“说实话确实有点low ，不要慌这才哪到哪呢，我们先从基础讲堂开始嘛”

先了解其参数

​ 先讲讲其中简单的一些配置参数，枯燥乏味，但是摸清楚之后，以后画图那是顺手得一**

​ 先整点简单、常用的来看看（备注里面皆是对应API地址）

参数名

作用

备注

title

作为图表名称

https://echarts.apache.org/zh/option.html#title

legend

作为图表的标记

https://echarts.apache.org/zh/option.html#legend

xAxis

作为图表的X轴

https://echarts.apache.org/zh/option.html#xAxis

yAxis

作为图表的Y轴

https://echarts.apache.org/zh/option.html#yAxis

series

作为图表的系列

https://echarts.apache.org/zh/option.html#series

color

作为图表的颜色列表

https://echarts.apache.org/zh/option.html#color

​ 掰扯了这么多，估计大家心里也没个底，实战一下吧

来造作一下下

series type

来吧！！展示

折线图

​ 修改折线图,复制上面的config代码

​ 只用修改一处地方，那就是series 中的type属性为line即可

let config = { title: { text: "悲伤日记" }, tooltip: {}, xAxis: { data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"], }, yAxis: {}, series: [ { name: "销量", type: "line", data: [5, 20, 36, 10, 10, 20], }, ], };

饼状图

​ 饼状图，我们也来看看，将type修改为pie

​ 当然我们需要把多余的X轴Y轴配置删除咯,data数据格式也需要修改一下

let config = { tooltip: {}, legend:{ data : ["严","老","湿"] }, series: [ { name: "销量", type: "pie", data: [ {value:20,name:"严"}, {value:10,name:"老"}, {value:15,name:"湿"} ], }, ], };

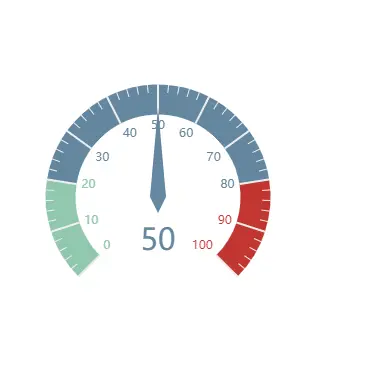

仪表盘

​ 仪表盘将 type 修改为 gauge

let config = { series: [ { name: "销量", type: "gauge", data: [50], }, ], };

​ 嗯~ 看起来有那么一点味道了

画一个老严的脸

let config = { series: [ { name: "销量", type: "funnel", data: [ {value: 60, name: '访问'}, {value: 40, name: '咨询'}, {value: 20, name: '订单'}, {value: 80, name: '点击'}, {value: 100, name: '展现'} ] }, ], };

哈哈哈 倒三角就是老严的脸了 （脑补一下下）

legend

刚刚其实我们已经用到了这个参数噢 ps：饼状图

legend 可以作为图表的标记或颜色的名称描述(专业名词：图例)

它的type有两个参数plain || scroll

默认为plain 当图表内容比较丰富的时候可以使用 scroll 可以带有滚动操作

color

​ 都说颜色是Web的灵魂所在，每一个人都是画手

​ 官方默认配色 ：

['#c23531','#2f4554', '#61a0a8', '#d48265', '#91c7ae','#749f83', '#ca8622', '#bda29a','#6e7074', '#546570', '#c4ccd3']

​ 我们也可以自己修改颜色,规则是按数据对应的index找color颜色

​ 例如这样：

let config = { color:["red","blue","yellow"], legend:{ data : ["严","老","湿"] }, series: [ { name: "销量", type: "pie", data: [ {value:20,name:"严"}, {value:10,name:"老"}, {value:15,name:"湿"} ], }, ], };

yAxis

我们还是以线条为参考8

先看看基础篇,我们在y轴声明了一个name

let config = { xAxis: { type: 'category', data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'] }, yAxis:[ { name:"销量", type: 'value' }], series: [{ name:'销量', data: [820, 932, 901, 934, 1290, 1330, 1320], type: 'line', smooth: true }] };

但是有时候呢，我们会根据需求，要做一个双Y轴，顾名思义双Y轴，在加一个Y轴就好了

let config = { xAxis: { type: 'category', data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'] }, yAxis:[ { name:"l", type: 'value' }, { name:"r", type: 'value' }], series: [{ name:'l', data: [820, 932, 901, 934, 1290, 1330, 1320], type: 'line', smooth: true }, { name:'r', data: [20, 10, 60, 100, 300, 600, 800], type: 'bar', }] }

xAxis

x轴与y轴基本同理，直接改成数组就成为双x轴了

let config = { xAxis: [{ type: 'category', data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'] },{ type: 'category', data: ['0', '1', '2', '3', '4', '5', '6'] }], yAxis:[{ name:"l", type: 'value' }, { name:"r", type: 'value' }], series: [{ name:'l', data: [820, 932, 901, 934, 1290, 1330, 1320], type: 'line', smooth: true }, { name:'r', data: [20, 10, 60, 100, 300, 600, 800], type: 'bar', }] };

到了上面基础篇也就差不多了

使用id为问题所在

其实我们讲了这么多，我们梳理梳理最开始的问题

1. id重名怎么办？
2. 数据多个渲染怎么办？

答案：使用ref，因为vue是单页面，使用id出现 重名会导致渲染问题

具体怎么使用我们来看看

<div ref="EChart" style="width: 300px; height: 300px;"></div>

// 同样的初始化参数 但是我们此次使用的是ref let EChart = this.$echarts.init(this.$refs.EChart) // 配置参数 let config = { xAxis: [{ type: 'category', data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'] },{ type: 'category', data: ['0', '1', '2', '3', '4', '5', '6'] }], yAxis:[{ name:"l", type: 'value' }, { name:"r", type: 'value' }], series: [{ name:'l', data: [820, 932, 901, 934, 1290, 1330, 1320], type: 'line', smooth: true }, { name:'r', data: [20, 10, 60, 100, 300, 600, 800], type: 'bar', }] }; // 设置参数 EChart.setOption(config);

总结

使用echarts 的熟练度最主要的就是写得多，社区的案例也是多不胜数，面向社区开发就好了

社区地址：https://gallery.echartsjs.com/explore.html#sort=rank~timeframe=all~author=all

参考文献

https://echarts.apache.org/zh/option.html

https://echarts.apache.org/examples/zh/index.html
